非開挖技術通常是指在地表無須挖槽或以最小開挖量的條件下進行各種地下管線的鋪設、更換或修復的一種施工新技術。由于非開挖管線施工工藝絕大部分工作面在地下，與地面連接少，幾乎對交通沒有影響，對環境、噪聲的影響也都比較少，被廣泛地應用在地下管線施工建設中。

根據非開挖技術的施工特點，非開挖技術主要應用于新建管線穿越道路、鐵路、河流以及地表受保護的區域，以減少因地下管線施工對地表建構筑物造成的影響及損壞。非開挖施工的管線一般為非金屬管線，且具有埋設較深、管線水平走向及埋深變化靈活等特點，常規的探測方法無法對其進行準確地定位、定深。因此，非開挖施工管線的探測目前已成為探測的難點，對于此類管線一般采用探地雷達法、陀螺儀定位法、導向儀探測法、穿線法( 示蹤探測法) 等補充探測手段。根據各種探測方法所需的儀器設備成本及工作效率，通過北京同創達勘測有限公司實施的項目案例重點分析導向儀探測法、穿線法在非開挖施工管線探測中的應用。

導向儀探測

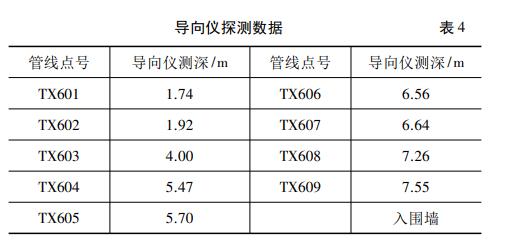

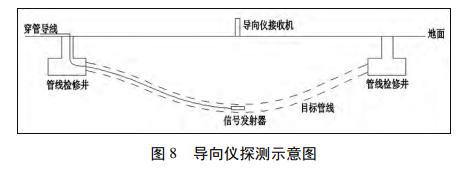

現場采用導向儀進行探測，探測示意圖如圖8所示，包含接收機與傳感器，并配備穿管設備，導向儀的傳感器就是一個小型發射源，利用穿管設備將傳感器送至管道內，再用接收器接收跟蹤傳感器在地面的位置及深度，從而查明管道的走向和埋深。采用導向儀對管線進行探測前，需要對導向儀進行校準，一般情況下，平均每 5m進行一次定位、定深，以反映管線的位置及深度，導向儀探測數據如表4所示。

 穿線法( 示蹤探測法)

現場已采用導向儀對管線進行了探測，為了對探測數據進行核查，同時為了驗證穿線法探測的數據精度，對同一通信管線采用穿線法進行了二次探測，探測位置與導向儀探測為同一管線點。

一般的示蹤探測法需要地下管線探測儀配備示蹤儀，并配備穿管器，將能發射電磁信號的探棒(示蹤探頭) 送入管道內，使用探測儀接收機在地面接收探棒信號，以完成管線的定位、定深。

通過導向儀的探測數據分析，目標管線埋深差異很大，已經超出了探棒的探測范圍，使用探棒無法完成對管線的探測。因此，針對此類管線，我們?cè)诠芫€探測工作中，研究了一種利用示蹤線進行管線探測的方法(穿線法) 。

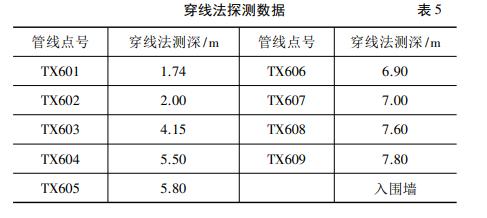

穿線法探測時，需要使用地下管線探測儀、穿管器以及導電性好的電線，將探測儀發射機工作模式調整為直連法，將發射機產生的交變電流，一個輸出端與電線一端連接，另一端與接地電極連接。通過穿管器將導電電線送入管道內，使電線另一端穿過管道，從管道另一端露出，現場有條件時，可將電線另一端接地，穿線法探測數據如表5所示。

(4) 兩種探測方法結果

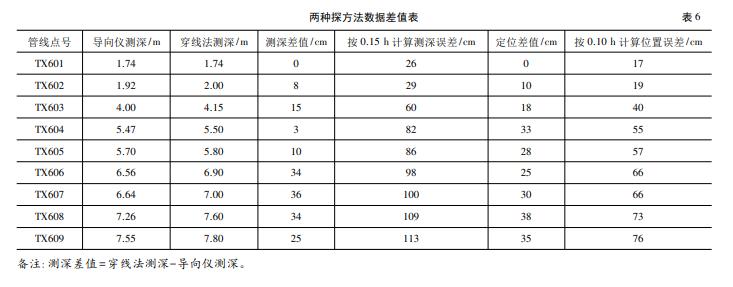

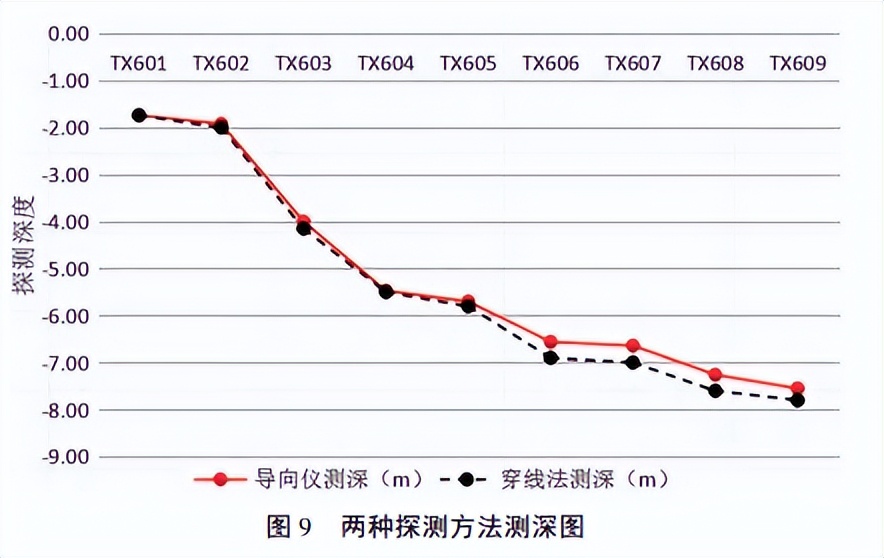

對比現場采用了兩種探測方法對目標管線進行了探測，兩種探測方法均能有效地對目標管線進行定位、定深，經過現場量距記錄，參照《城市地下管線探測技術規程》中規定，隱蔽管線點的平面位置探查中誤差和埋深探查中誤差分別不應大于 0.05h和0.075h，其中h為管線中心埋深，單位為毫米，當h＜1000mm時以1000mm代入計算，且以2倍中誤差作為極限誤差，兩種探測方法數據差值如表 6所示，測深圖如圖9所示。

通過計算，發現采用穿線法探測的深度均比導向儀探測的深，而且深度差值與管線深度沒有關系，我們可以把這種差值認為是穿線法測深的誤差。經過對比，兩種方法對管線隱蔽點的定位、定深誤差均小于技術規程中規定的誤差，探測精度滿足技術規程要求。
